利用“熄火保护 + 通断器”实现燃气灶智能关火

燃气灶智能化主要有两个方向：一是检测开关火状态，实现跟抽油烟机等其他设备的联动；二是实现智能关火，这包括定时关火以及接入米家（或者其他智能家居）实现语音关火、远程关火等。目前带有这两点功能的燃气灶选择并不多，并且相比普通燃气灶贵不少，单纯为了这两点功能而换一个新燃气灶并不划算，所以就出现了一些将普通燃气灶智能化的的魔改方案。

本文主要分享基于燃气灶自带的熄火保护装置，利用通断器将燃气灶接入米家，实现智能关火功能。

现有产品 #

如果单说“定时关火”，那么市面上已经有一些产品可用，其原理是将燃气灶的旋钮替换为一个带有定时功能的电动旋钮，到达时间后扭动旋钮熄火，它们的共同特点是丑且贵，单价基本上百元以上，两侧都加上的话则起码三百元，这已经差不多是一个普通燃气灶的价格了。

此外，这些产品基本上就只有定时关火功能，不支持接入智能家居生态，要实现语音关火、远程关火，笔者发现市面上只有“智荣星”一款产品可用，只支持接入小度生态，并且单价去到了300多元，也就是说单侧配件就已经顶得上一台普通燃气灶的价格，实在难以接受。

这些产品之所以价格高还丑，除了一部分智商税原因外，还有一个关键原因是它是通过旋钮来关火，这就需要引入电机，使得整个设计复杂化。经过分析和测试，笔者发现最简单且几乎无感的智能关火实现方案是利用燃气灶自带的熄火保护装置。

熄火保护 #

目前的燃气灶，不管是接管道天燃气还是瓶装液化石油气的，多数都带有熄火保护装置（反正笔者没见过不带的）了，它的作用是当燃气灶打开但意外熄火时，能够自动断气，避免进一步的事故。怎么判断有没有熄火保护装置呢？只要你的燃气灶需要按压住旋钮才能打火，刚打着火后马上松开旋钮燃气灶会熄火，那么基本上就有熄火保护了。

关于熄火保护装置的原理，大家可以先看看B站这个视频。看完之后手动折腾过智能家居的读者，估计都应该想到下一步该怎么做了。

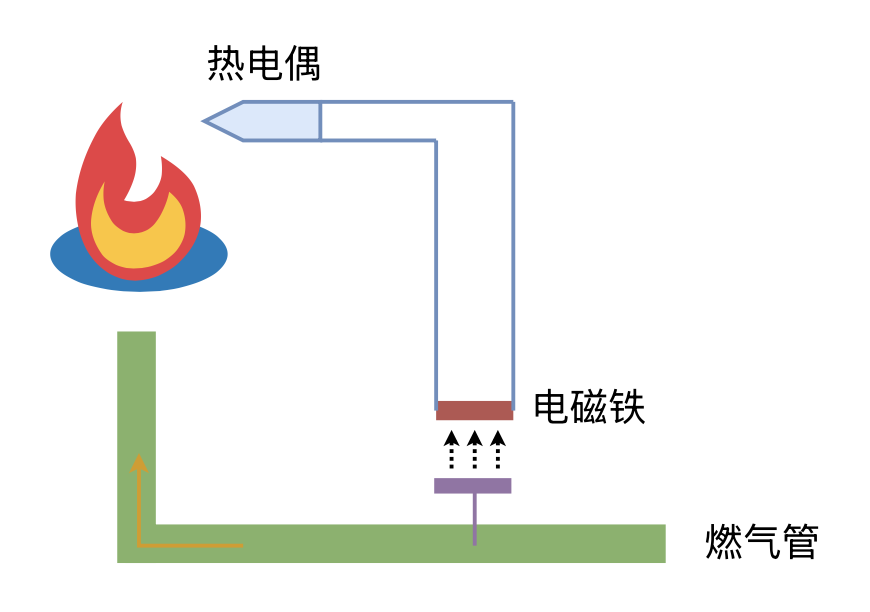

其实熄火保护装置的构成很简单，就是一个能将热转化为电的热电偶，再加上一个电磁铁组成的燃气管道阀门，如下图所示。打火的时候，我们先通过按压旋钮手动打开阀门打开，然后点火，有了火焰之后热电偶发现，电磁铁吸附住阀门，维持阀门打开；一旦意外熄火，热电偶将不再发电，电磁铁失去磁性，阀门自动关闭。

常闭通断 #

有了这个基础，我们实现米家智能关火就很简单了，只需要往熄火保护装置中串联一个通断器，在需要关火时利用通断器把电路断开，电磁铁照样会失去磁性，从而不用旋钮也能断气熄火。

为了实现完美接入，我们需要准备如下能接入米家的材料之一：

1、带有常闭功能的四路通断器；

2、带有常闭功能的二路通断器，外加两路寄存器；

此外，燃气灶附近最好有电源，因为接入米家会比较耗电，靠电池比较难维持续航。

可能有读者疑问，一般燃气灶也就是左右两个炉，为啥需要四路通断器呢？别着急，很快就揭晓了。首先解释一下为什么需要常闭，“常闭”的意思是断电情况下通断器默认是通路，很显然这是为了在断电的情况下能够正常打火，如果你能接受没电时燃气灶也不能打火，那么只需要普通的两路通断器即可（普通的通断器是“常开”的）。

准备好后，我们要将通断器以常闭方式串联到熄火保护装置中，这里边涉及到拆燃气灶，请大家自行研究。一般的燃气灶拆起来不是很困难，拆开后熄火保护装置的特征也很明显，并不难找，所以总的来说难度应该不大，不熟悉的读者可以先在网上找几个燃气灶拆解视频来看。

反转开关 #

撞上通断器并接入米家后，我们就可以在米家控制电路的通断了，此时我们会发现一个“啼笑皆非”的事情：米家中的开关，跟电路中的通断是相反的，也就是说米家中显示开关打开，实际上通断器是断开的，反之米家显示关闭时通断器是通路。这是因为通断器的固件默认是常开接法，所以当我们接到常闭接口时，结果刚好反转。

这样一来，我们需要跟小爱同学说“打开燃气灶”，它才会去关闭燃气灶。善于折腾的读者可能会想到，我去米家设置一个打开开关的手动控制场景，然后自定义小爱同学的指令为“关闭燃气灶”，不就可以解决问题了？是的，这样可以解决语音关火的问题，但如果你跟小爱说“十分钟后关闭燃气灶”，在米家那里依然执行的是关闭开关（我们需要的是打开，因为反转了）操作。

所以，我们需要想一个法子，将开关彻底反转回来，这时候就用到另外两路通断器了。我们可以将熄火保护装置接入到一/二路的常闭接口中，然后米家设置自动化，第三/四路关闭时第一/二路打开，并将第三/四路开关命名为燃气灶。这样一来，我们跟小爱同学说“关闭燃气灶”，它实际上关闭第三/四路，并且由于自动化的存在，会同时打开第一/二路，从而关闭了燃气灶。

第三/四路开关没有实际接线，它只起到存储状态的作用，所以也可以用单独的状态寄存器来实现（实际上也就是个没有继电器的虚拟通断器），这就不展开说了。

总结一下 #

最后，我们来总结一下。利用熄火保护装置实现智能关火，硬件上需要准备一个四路通断器，然后将一/二路常闭接口串联到熄火保护装置里边；米家这边则设置自动化，第三/四路关闭时第一/二路打开，同时将通断器每一路按键设为点动模式，以及第一/二路默认状态是打开，第三/四路默认是关闭。
